868MHz/915MHz trasmissione della radio del segnale analogico del modulo RTU 4-20mA della radio I O

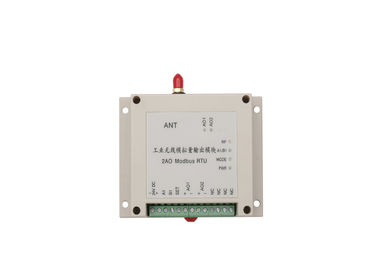

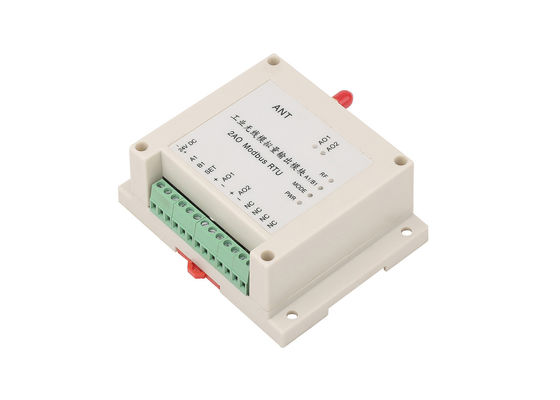

Modulo analogico senza fili di acquisizione di LS-RAO02-Lora

LS-RAO02-Lora Modbus RTU è un modulo dell'ingresso/uscita 1W, 2 uscite analogiche. Controllo senza fili intorno a 5km LOS. Uso per la comunicazione della radio di PLC/HMI e del sensore

Facendo uso del modulo di dati di Lora 1W dentro, è GIUSTO da controllare intorno 5km. Questo modulo analogico senza fili è buono per la raccolta della radio di dati del sensore.

Aiuti senza fili del modulo dell'ingresso/uscita di analogo di Lensen sviluppate il collegamento senza fili fra i sensori con PC/PLC. È di trasmettere il benvenuto per contattare le nostre vendite per maggiori informazioni.


• Sistema trasparente dell'ingresso/uscita
• Non avere bisogno di Internet, nessuna cellula dei terzi, nessun tasse mensili
• Avete controllo totale sopra il vostro proprio trasportatore
• Risposte in tempo reale di stato dal sito remoto
• Installazione veloce e messa a punto facile


Parametro





Applicazione:

Comandi senza fili della pompa
Automatizzi il vostro livello del carro armato senza cavo corrente fra la pompa buona ed il carro armato. I comandi senza fili della pompa vi conservano tempo e soldi.

Monitoraggio livellato del carro armato senza fili
il monitoraggio senza fili semplice del vostro livello del carro armato da una posizione a distanza e riceve gli aggiornamenti di stato critici.

Attivazione senza fili della valvola
Apra o chiuda le valvole senza fili elettroniche, elettrovalvole a solenoide.

Agricoltura astuta
Imperni l'irrigazione, la pressione del suolo ed il monitoraggio della temperatura

Notifica di emergenza
Ricevi gli aggiornamenti di stato critici dal email, dal telefono, dal telefono cellulare, o da PDA se l'attrezzatura si guasta

Controllo del trasportatore
Controlli a distanza un motore del trasportatore

Relè telecomandato
Usi gli input del contatto a secco per controllare un relè a distanza.

Notifica di problema
Salvi il tempo nelle grandi facilità attivando una luce sopraelevata di notifica quando un problema accade, lasciante il supervisore conoscere esattamente dove andare.

Abbattimento delle polveri
Utilizzi il modulo senza fili dell'ingresso/uscita per azionare la vostra polvere

Registrazione di dati
Senza fili acquisti e registri i vari dati da una posizione a distanza facendo uso del nostro modulo dell'ingresso/uscita di analogo

Controllo di impilatore
Inizi e fermi il vostri impilatore/reclaimir. Colleghi lo SpA nel centro di controllo con l'impilatore ed il ricuperatore.

Rilevazione di prossimità
Monti un trasmettitore con gamma regolabile su attrezzatura pesante, monti un ricevitore «in un angolo morto,» e poi installi il ricevitore per dare un allarme o per accendere una luce ogni volta che l'attrezzatura sta funzionando nell'area.

Monitoraggio livellato del prodotto chimico
Controlli a distanza la clorazione dell'acqua o altri prodotti chimici.

Segnali stradali
Eviti devono porre il nuovo cavo usando i trasmettitori ed i ricevitori senza fili per controllare i segnali stradali quale «l'incrocio di ferrovia avanti» quando un treno è presente.

Elevatori di grano
I nostri trasmettitori e ricevitori senza fili possono essere usati per verificare gli stati dell'elevatore di grano o per controllare le funzioni differenti. per raccogliere i dati RS485. per controllare temperatura ed umidità in grano.

Caricamento del trasporto
Modulo dell'ingresso/uscita di Digital per controllo di gru e modulo analogico dell'ingresso/uscita per inviare le informazioni del carico senza fili ad un'altra posizione.

Valore di comunicazione e di corrispondenza di Modbus RTU

Tipi del registro:


Registro di A. Hold
1. Valore dell'entrata analogica: 0x0008~0x000B
2. Valore dell'uscita analogica: 0x0048~0x004B

B: Come leggere
Registro della tenuta: può leggere l'entrata analogica 4 o controllare l'uscita analogica 4 contemporaneamente

Registri il modo di controllo



Circa il calcolo di valore
Entrata analogica
Il valore massimo della gamma della misura del nostro modulo analogico è: 0X7FFF
1. Direttamente corrente e tensione di misura
Value=value esatto voi gamma di read/0x7FFF*max
Per esempio: per leggere il primo passaggio del valore introdotto del modulo (con gamma massima di 0-20mA)
Registro 0x0008 (entrata analogica del primo passaggio)
Risposte: 0x3801
Valore corrente: (0x3801/0x7FFF) *20mA=8.7509mA

2. per misurare il valore del sensore (4-20mA, sensore livellato del tester 0-6)
Se il valore di risposte è di meno di 6554, il valore livellato è 0
Se risposta valore è grande che 6554, livellato value= ()/il *measure (di valore read-6554 di 32767-6554) varia
Per esempio: il valore di risposte è 0X3801, quindi il valore livellato corrispondente è: ((0X3801-6554)/26213) metro di *6 meter=1.7815

Uscita analogica
La gamma massima della misura del modulo analogico è: 0x7FFF
Direttamente controlli la corrente d'uscita e la tensione
Scriva il registro value=current o il valore di tensione/misura di range*0x7FFF
Per esempio: per controllare il primo passaggio del modulo analogico di cui la gamma massima della misura è 0-20mA
Registro 0x0048 (uscita analogica del primo passaggio)
per scrivere valore del registro: (8.75/20mA) *0X7FFF =14336=0x3800
