Il modulo di uscita analogica senza fili 4 incanala 4-20mA il segnale Modbus senza fili RTU
Introduzione generale

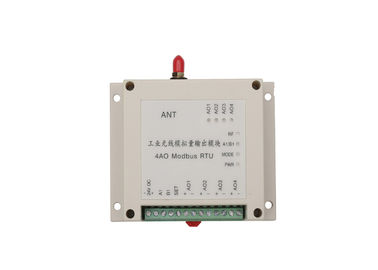

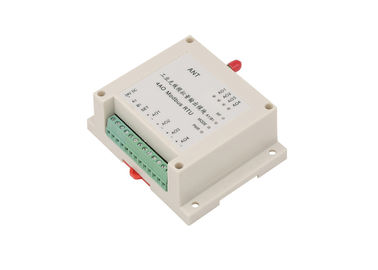

LS-RAO04 Modbus RTU è un modulo senza fili di 4 ch AO, con un'uscita analogica di 4 canali, è ampiamente usato trasmettere del sensore il segnale analogico il 4-20mA o il 0-5V. Così i vostri sensori inscatolano la radio si collegano con il centro di controllo. Abbiamo tipi di moduli differenti per controllare la distanza differente.
Controllo senza fili 2km-3km da 1W rf
Controllo senza fili 5km da Lora
Interurbana senza fili di controllo, nessun limite dal modulo 4G
Colleghi il vostro sensore con PLC/HMI senza fili
Benvenuto da provare!!!
Vantaggio della soluzione senza fili
- Nessun cavi da seppellire o mantenere, nessun luoghi di perforazione di bisogno sulla parete
- Comunicazione affidabile in tutta la direzione, qualsiasi terreno, indipendentemente dalle colline, pareti, alberi
- Riduzione dei costi nell'installazione e nella manutenzione
- Radio/Lora basato, nessun Internet di bisogno e tassa mensile, proprietà completa del sistema
- 4G basato, alta velocità, nessun limite di distanza
Caratteristiche senza fili di Lensen RTU
- Dispositivo portatile, montaggio della Baccano-ferrovia per l'installazione facile
- Input isolati
- LED per l'alimentazione elettrica, comunicazione, input, stato dell'uscita
- Rete, punto a punto flessibili o punto ai multipoints

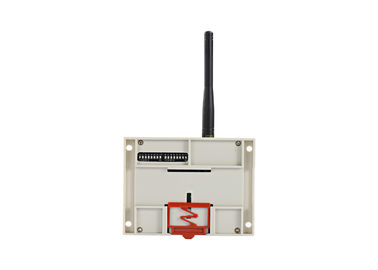

- IMMERSIONE per cambiare i modi differenti
- I tipi differenti di ingressi/uscite, DI, FANNO, AI, AO sono disponibili
- Ingresso/uscita estensibile
- Tempo di ritardo di scarsità
- Passare facile RS485 sulla rete, protocollo di Modbus RTU di sostegno
- Aggiornamento online di sostegno. Può configurare dal cliente nel modo della regolazione
| Frequenza |
433MHz o 450MHz o 470MHz |
| Output di forza motrice |
1W |
| Prodotti |
4AO |
| Tipo dell'input |
4-20mA o 0-5V o 0-10V |
| Tipo dell'uscita |
4-20mA o 0-5V o 0-10V |
| Rapporto di risoluzione |
24 bit |
| Accuratezza |
±0.02% |
| Alimentazione elettrica |
di CC 9-36V CC di uso 24V solitamente |
| Interfaccia |
RS-485 |
| Manica no. |
il difetto 15ch, può programmare tramite DIP switch |
| Antenna |

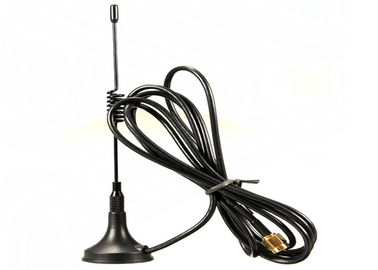

Antenna del pollone con il cavo di 1.5m |
| Temperatura di lavoro |
-35 industriale del °C °C~+75 |
| Umidità di lavoro |
10%-90% umidità relativa, nessuna condensazione |
| Dimensione |
115×90×40 (millimetro) |
| Modo della correzione |
Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Valore di comunicazione e di corrispondenza di Modbus RTU
Tipi del registro:
| Tipi del registro |
Comando colto |
Scriva il comando
(Comando di controllo)
|
Spenga |
Funzione |
| Tenga il registro |
0x01 |
Input --non supporto
Uscita--supporto
|
Non tenere |
Può leggere il valore dell'input |
| 0x03 |
Registro di A. Hold
1. Valore dell'entrata analogica: 0x0008~0x000B
2. Valore dell'uscita analogica: 0x0048~0x004B
B: Come leggere
Registro della tenuta: può leggere l'entrata analogica 4 o controllare l'uscita analogica 4 contemporaneamente
Registri il modo di controllo
| AI/AO |
IC |
Colto
scriva
|
Identificazione di funzione |
supporto degli oggetti |
| No. |
Tipo di IC |
IDENTIFICAZIONE DELLO SPA |
Identificazione di Modbus |
| AI1 |
Tenga il registro |
40009 |
8 |
Legga |
03 |
2AI/4AI |
| AI2 |
Tenga il registro |
40010 |
9 |
Legga |
03 |
| AI3 |
Tenga il registro |
40011 |
10 |
Legga |
03 |
4AI |
| AI4 |
Tenga il registro |
40012 |
11 |
Legga |
03 |
| AO1 |
Tenga il registro |
40073 |
72 |
Lettura /scrittura |
03/06 |
2AO/4AO |
| AO2 |
Tenga il registro |
40074 |
73 |
Lettura /scrittura |
03/06 |
| AO3 |
Tenga il registro |
40075 |
74 |
Lettura /scrittura |
03/06 |
4AO |
| AO4 |
Tenga il registro |
40076 |
75 |
Lettura /scrittura |
03/06 |
Circa il calcolo di valore
Entrata analogica
Il valore massimo della gamma della misura del nostro modulo analogico è: 0X7FFF
1. Direttamente corrente e tensione di misura
Value=value esatto voi gamma di read/0x7FFF*max
Per esempio: per leggere il primo passaggio del valore introdotto del modulo (con gamma massima di 0-20mA)
Registro 0x0008 (entrata analogica del primo passaggio)
Risposte: 0x3801
Valore corrente: (0x3801/0x7FFF) *20mA=8.7509mA
2. per misurare il valore del sensore (4-20mA, sensore livellato del tester 0-6)
Se il valore di risposte è di meno di 6554, il valore livellato è 0
Se risposta valore è grande che 6554, livellato value= ()/il *measure (di valore read-6554 di 32767-6554) varia
Per esempio: il valore di risposte è 0X3801, quindi il valore livellato corrispondente è: ((0X3801-6554)/26213) metro di *6 meter=1.7815
Uscita analogica
La gamma massima della misura del modulo analogico è: 0x7FFF
Direttamente controlli la corrente d'uscita e la tensione
Scriva il registro value=current o il valore di tensione/misura di range*0x7FFF
Per esempio: per controllare il primo passaggio del modulo analogico di cui la gamma massima della misura è 0-20mA
Registro 0x0048 (uscita analogica del primo passaggio)
per scrivere valore del registro: (8.75/20mA) *0X7FFF =14336=0x3800
