output di forza motrice: | 1W | Canali: | 4AI |
---|---|---|---|
tipo dell'input: | 0-5V o 0-20mA | Distanza: | 2km o più |
Applicazione: | sensore senza fili | Tecnologia: | Rf o Lora |
Evidenziare: | Modulo telecomandato,trasmettitore senza fili del cavo |

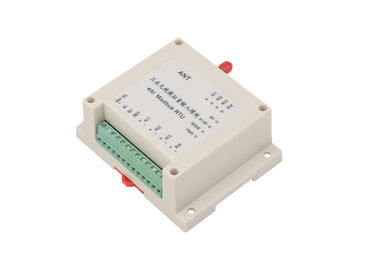

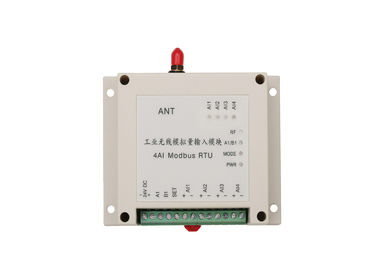

Modulo analogico senza fili di acquisizione LS-RAI04
LS-RAI04 Modbus RTU è un modulo dell'ingresso/uscita 1W, 4 entrate analogiche,
Controllo senza fili 2km-3km dalla rf
Controllo senza fili 5km da Lora
Limite senza fili di distanza di controllo non da 4G
Uso per la raccolta di dati del sensore, la trasmissione senza fili della radio del segnale 0-5V o 4-20mA
Carattere:
Sistema trasparente dell'ingresso/uscita
Non Internet di bisogno, nessuna cellula dei terzi, nessun tasse mensili
Avete controllo totale sopra il vostro proprio trasportatore
Risposte in tempo reale di stato dal sito remoto
Installazione veloce e messa a punto facile
Paramaeter
Frequenza | 433MHz o 450MHz o 470MHz o 868MHz/915MHz o 4G |
Output di forza motrice | 1W o 5W personalizzano |
Prodotti | 4AI |
Tipo dell'input | 4-20mA o 0-5V o 0-10V |
Tipo dell'uscita | 4-20mA o 0-5V o 0-10V |
Rapporto di risoluzione | 24 bit |
Accuratezza | ±0.02% |
Alimentazione elettrica | di CC 9-36V CC di uso 24V solitamente |
Interfaccia | RS-485 |
Manica no. | il difetto 15ch, può programmare tramite DIP switch |

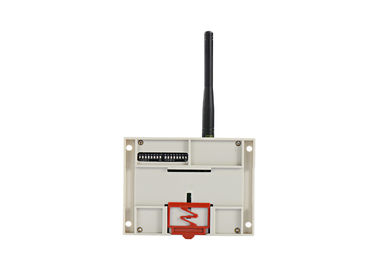

Antenna | Antenna del pollone con il cavo di 1.5m |
Temperatura di lavoro | -35 industriale del °C °C~+75 |
Umidità di lavoro | 10%-90% umidità relativa, nessuna condensazione |
Dimensione | 115×90×40 (millimetro) |
Modo della correzione | Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Vantaggio della soluzione senza fili
- Nessun cavi da seppellire o mantenere, nessun luoghi di perforazione di bisogno sulla parete
- Comunicazione affidabile in tutta la direzione, qualsiasi terreno, indipendentemente dalle colline, pareti, alberi
- Riduzione dei costi nell'installazione e nella manutenzione
- Radio/Lora basato, nessun Internet di bisogno e tassa mensile, proprietà completa del sistema
- 4G basato, alta velocità, nessun limite di distanza
Caratteristiche senza fili di Lensen RTU
- Dispositivo portatile, montaggio della Baccano-ferrovia per l'installazione facile
- Input isolati
- LED per l'alimentazione elettrica, comunicazione, input, stato dell'uscita
- Rete, punto a punto flessibili o punto ai multipoints
- IMMERSIONE per cambiare i modi differenti
- I tipi differenti di ingressi/uscite, DI, FANNO, AI, AO sono disponibili
- Ingresso/uscita estensibile
- Tempo di ritardo di scarsità
- Passare facile RS485 sulla rete, protocollo di Modbus RTU di sostegno
- Aggiornamento online di sostegno. Può configurare dal cliente nel modo della regolazione
Valore di comunicazione e di corrispondenza di Modbus RTU
Tipi del registro:
Tipi del registro | Comando colto |
Scriva il comando |
Spenga | Funzione |
Tenga il registro | 0x01 |
Input --non supporto |
Non tenere | Può leggere il valore dell'input |
0x03 |
Registro di A. Hold
1. valore dell'entrata analogica: 0x0008~0x000B
2. valore dell'uscita analogica: 0x0048~0x004B
B: Come leggere
Registro della tenuta: può leggere l'entrata analogica 4 o controllare l'uscita analogica 4 contemporaneamente
Registri il modo di controllo
AI/AO | IC |
Colto |
Identificazione di funzione | supporto degli oggetti | ||
No. | Tipo di IC | IDENTIFICAZIONE DELLO SPA | Identificazione di Modbus | |||
AI1 | Tenga il registro | 40009 | 8 | Legga | 03 | 2AI/4AI |
AI2 | Tenga il registro | 40010 | 9 | Legga | 03 | |
AI3 | Tenga il registro | 40011 | 10 | Legga | 03 | 4AI |
AI4 | Tenga il registro | 40012 | 11 | Legga | 03 | |
AO1 | Tenga il registro | 40073 | 72 | Lettura /scrittura | 03/06 | 2AO/4AO |
AO2 | Tenga il registro | 40074 | 73 | Lettura /scrittura | 03/06 | |
AO3 | Tenga il registro | 40075 | 74 | Lettura /scrittura | 03/06 | 4AO |
AO4 | Tenga il registro | 40076 | 75 | Lettura /scrittura | 03/06 |
Circa il calcolo di valore
Entrata analogica
Il valore massimo della gamma della misura del nostro modulo analogico è: 0X7FFF
1. direttamente misuri la corrente e la tensione
Esiga il value=value voi gamma di read/0x7FFF*max
Per esempio: per leggere il primo passaggio del valore introdotto del modulo (con gamma massima di 0-20mA)
Registro 0x0008 (entrata analogica del primo passaggio)
Risposte: 0x3801
Valore corrente: (0x3801/0x7FFF) *20mA=8.7509mA

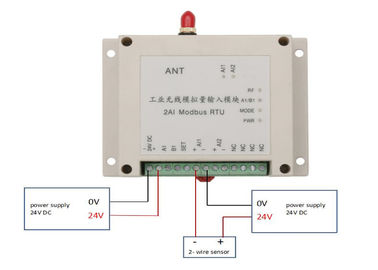

2. per misurare il valore del sensore (4-20mA, sensore livellato del tester 0-6)
Se il valore di risposte è di meno di 6554, il valore livellato è 0
Se risposta valore è grande che 6554, livellato value= ()/il *measure (di valore read-6554 di 32767-6554) varia
Per esempio: il valore di risposte è 0X3801, quindi il valore livellato corrispondente è: ((0X3801-6554)/26213) metro di *6 meter=1.7815
Uscita analogica
La gamma massima della misura del modulo analogico è: 0x7FFF
Direttamente controlli la corrente d'uscita e la tensione
Scriva il registro value=current o il valore di tensione/misura di range*0x7FFF
Per esempio: per controllare il primo passaggio del modulo analogico di cui la gamma massima della misura è 0-20mA
Registro 0x0048 (uscita analogica del primo passaggio)
per scrivere valore del registro: (8.75/20mA) *0X7FFF =14336=0x3800
