Luogo di origine: | La Cina |
---|---|
Marca: | Lensen |
Numero di modello: | LS-V25000 |
Quantità di ordine minimo: | 2PCS |
Prezzo: | Negotiation |
Imballaggi particolari: | Cartone standard |
Tempi di consegna: | 2-6 giorni |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 6000pcs/month |
frequenza: | 150MHz | output di forza motrice: | 25W |
---|---|---|---|
Distanza: | 20KM | Interfaccia: | RS232/RS485/TTL |
Trasmettere: | Dati di serie | Applicazione: | Marino |
Evidenziare: | radio fuori dal modulo,Modulo telecomandato |

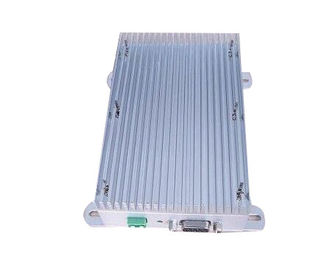

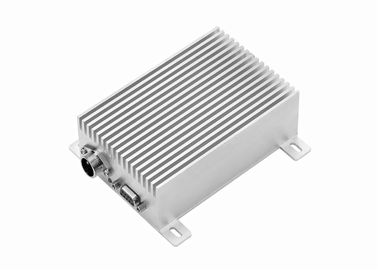

Modem radio LS-V25000
per trasmettere i dati
Banda di VHF di sostegno o banda di frequenza ultraelevata
Di baud rate dell'aria 1200bps o 2400bps
Di baud rate dell'interfaccia: 1200bps a 9600bps
Parametro | ||
Output di forza motrice: | 25W | |
Distanza: | 20km | |
Di baud rate: | 1200/2400 programmabile | |
Spazio di Manica: | 12.5KHz | |
Larghezza di banda: | <25khz> | |
Ricezione della sensibilità | -114dBm@1200bps, -107dbm (9600bps) | |
Compatibile con | ||
Serie di LS-V | ||
Potere | ||
Alimentazione elettrica: | 12V CC (difetto) | |
Corrente di trasmissione: | <6a> | |
Ricezione della corrente: | <160ma> | |
Corrente di sonno: | <1ma> | |
Generalità | ||
Modulazione: | MSK | |
Frequenza: | 150MHz o 230MHz | |
Formato di dati: | 8N1, 8EI, 8O1 programmabili, o altro personalizzano | |
No. di Manica: | Scritto da software |
Caratteristiche:
1. Alto potere prodotto: 10W o 25W
2. Distanza di trasmissione lunga: fino a 20km
3. Banda della banda 150MHz di VHF o banda 230MHz o 450MHz
4. Trasmissione dei dati
5. Doppio PLL, doppio VCO, alta affidabilità
Scheda di dati
A, indice generale
frequenza del ●: La banda di frequenza di frequenza ultraelevata e di VHF (150MHz, 230MHz), può immagazzinare circa 400 canali
tolleranza di frequenza del ●: ±2.5ppm
Gioco di Manica del ●: 25 chilocicli
impedenza dell'antenna del ●: 50Ω
temperatura dell'ambiente del ●: - ℃ 35 ℃~+75
il ● modula il modo: MSK
di baud rate dell'aria del ●: 1200bps/2400bps
B, indice del ricevitore
sensibilità del ●: ≤0.25uV
rapporto segnale di ignal del ● (SNR): ≤-50dB
Selettività a canale adiacente del ●: ≥70dB
Inter interferenza di modulazione del ●: ≥70dB
Immunità spuria del respouse del ●: ≥70dB
C, indice del trasmettitore
Il ● trasmette il potere: 25W
il ● modula la distorsione: ≤3%
modulazione di frequenza residua del ●: ≤-48dB
deviazione di frequenza del ●: ≤5KHz
rapporto di potere di orto-Manica del ●: ≤-70dB
potere smarrito del ●: ≤5uW
Distanza del ● rf: 20km (potere di 25W rf all'aperto)
D, alimentazione elettrica
CC del ●: 12 V (±10%)
corrente aspettante del ●: ≤ 1 6 0 m. A
corrente di trasmissione del ●: ≤ 6 A (trasmetta il potere 25W)
E, dimensione:
128*108*28mm
Definizione di Pin
Connettore | Pin no. | Nome di Pin | Descrizione | Osservazioni |
Collegamento di potere | 1 | VCC | CC: 12V |
Usi prego il potere CC 12V, più di 8A |
2 | Terra | Terra dell'alimentazione elettrica | ||
Collegamento del segnale | 1 | TTL (TxD) | TxD di TTL | |
2 | TxD (A) |
TxD di RS-232 RS-485 A |
RS-232, RS-485, TTL, soltanto uno valido | |
3 | RxD (B) |
RxD di RS-232 RS-485 B |
RS-232, RS-485, TTL, soltanto uno valido | |
4 | TTL (RxD) | RxD di TTL | ||
5 | Terra | Terra di segnale | ||
6 | PPTT | L'audio trasmissione permette a | A basso livello è per trasmettere | |
7 | MIC | Input di segnale audio | Input del microfono, sensibilità 10mV di modulazione | |
8 | PS | Uscita del segnale audio | Uscita 8ohm 0.5W dell'amplificatore audio | |
9 | QUADRATO | Ricezione del controllo del segnale | Ricezione del segnale portante, ad alto livello |
Applicazione di LS-V25000
Salvataggio, controllo marino
traffico pubblico
controllo automatico industriale
programma di energia elettrica
monitor di tutela dell'acqua
raccolta del segnale e trasmissione del sistema ferroviario
controllo del trasporto e di estrazione dell'olio
misura del pozzo d'acqua o del petrolio
monitoraggio idrologico
monitoraggio della stazione metereologica
protezione delle foreste
costruzione intelligente
geologico perlustri
posizione mobile
addestramento militare
