| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RAI02 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| Input: | 2AI | Tipo: | 4-20mA o 0-5V |
|---|---|---|---|
| frequenza: | 433MHz/868MHz/915MHz | Distanza: | 2km LOS o più |
| chip: | CC1020 o SX1278 | Applicazione: | sensore senza fili |
| Evidenziare: | radio fuori dal modulo,trasmettitore senza fili del cavo |
||
4-20mA il modulo 2 della radio I O incanala il trasferimento di dati senza fili 2-3km di AI 4-20mA
Introduzione

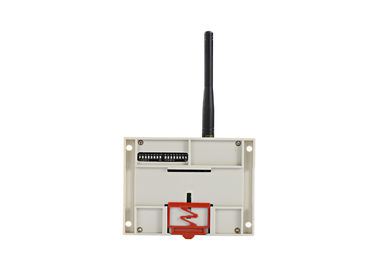

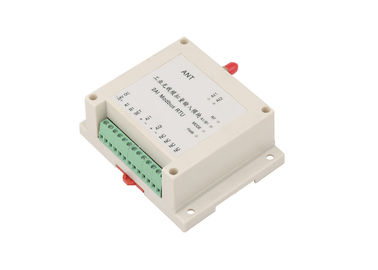

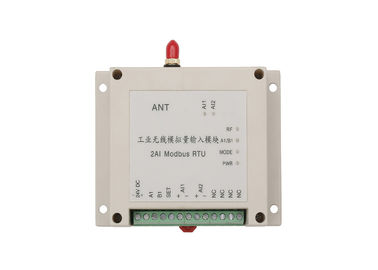

LS-RAI02 Modbus RTU è un modulo dell'ingresso/uscita 1W, 2 entrate analogiche, controllo senza fili 2km-3km. Uso collegare i sensori con PC/PLC senza fili.
Possiamo inoltre invece il modulo di rf dentro dal modulo di Lora o dal modulo 4G. Così la distanza può essere più lunga.
Caratteristiche senza fili di Lensen RTU
- Dispositivo portatile, montaggio della Baccano-ferrovia per l'installazione facile
- Input isolati
- LED per l'alimentazione elettrica, comunicazione, input, stato dell'uscita
- Rete, punto a punto flessibili o punto ai multipoints
- IMMERSIONE per cambiare i modi differenti
- I tipi differenti di ingressi/uscite, DI, FANNO, AI, AO sono disponibili
- Ingresso/uscita estensibile
- Tempo di ritardo di scarsità
- Passare facile RS485 sulla rete, protocollo di Modbus RTU di sostegno
- Aggiornamento online di sostegno. Può configurare dal cliente nel modo della regolazione
Carattere:
Sistema trasparente dell'ingresso/uscita
Non Internet di bisogno, nessuna cellula dei terzi, nessun tasse mensili
Avete controllo totale sopra il vostro proprio trasportatore
Risposte in tempo reale di stato dal sito remoto
Installazione veloce e messa a punto facile
Introduzione generale
LS-RAIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, punto ai multi-punti AI senza fili, raccolta e controllo di AO (segnale 4-20mA o 0-5V o 0-10V). Questo RTU senza fili presenta il vantaggio di installazione facile, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale del cavo di segnale della ferrovia e dell'anello di contatto.
Questa serie abbiamo oggetti 2AI, 2AO, 4AI e 4AO 4. Output di forza motrice abbiamo 2 versioni, uno è 100mW per la distanza di controllo di 600m LOS ed altro è 1W per la distanza di controllo di 3km LOS. Per la distanza più lunga di controllo, inoltre abbiamo altro più alto modem radio dell'output di forza motrice da configurare.
Campo di applicazione
Le serie di LS-RAIO sono ampiamente usate per la raccolta senza fili del segnale del sensore e la trasmissione senza fili dei dati dei tester, generi di dati dei sensori come il livello liquido, il flusso, la pressione, il peso, la temperatura, l'umidità, la vibrazione, distanza è applicata. Il AI così senza fili, moduli di AO è ampiamente usato in olio, nell'industria chimica, nella metallurgia, nel trattamento delle acque, nella protezione dell'ambiente, in condizionamento d'aria, nella medicina ed in altri campi.
| Frequenza | 433MHz o 450MHz o 470MHz |
| Output di forza motrice | 1W |
| Prodotti | 2AI |
| Tipo dell'input | 4-20mA o 0-5V o 0-10V |
| Tipo dell'uscita | 4-20mA o 0-5V o 0-10V |
| Rapporto di risoluzione | 24 bit |
| Accuratezza | ±0.02% |
| Alimentazione elettrica | di CC 9-36V CC di uso 24V solitamente |
| Interfaccia | RS-485 |
| Manica no. | il difetto 16ch, può programmare tramite DIP switch |
| Antenna | Antenna del pollone con il cavo di 1.5m |
| Temperatura di lavoro | -35 °C ~ un industriale di +75 °C |
| Umidità di lavoro | 10%-90% umidità relativa, nessuna condensazione |
| Dimensione | 115×90×40 (millimetro) |
| Modo della correzione | Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Circa il DIP switch
1) la IMMERSIONE esterna 1-4 (della destra) è usata per la regolazione del canale. Controlli prego la seguente definizione:
| Incanali no. | IMMERGA la regolazione | Incanali no. | IMMERGA la regolazione | Incanali no. | IMMERGA la regolazione | Incanali no. | IMMERGA la regolazione |
| 1 |
|
2 |
|
3 |
|
4 |
|
| 5 |
|
6 |
|
7 |
|
8 |
|
2) la IMMERSIONE esterna 5-8 (della destra) è usata per la regolazione del modo. Controlli prego la seguente definizione
| IMMERSIONE | Stato | Funzione | Osservazioni |
| 5 | FUORI DA | Con risposte | |
| SU | Nessun modo di risposte | i DI del lato a distanza, questo lato FANNO soltanto | |
| 6,7 | FUORI DA, FUORI | Controllo 1 a 1 |
Il Master ha fissato l'identificazione alla X, l'identificazione del modulo dello schiavo fissata alla X |
| 6,7 | SU, FUORI | un controllo di 1 - 2 schiavi |
Master messo a ID1, |
| 6,7 | FUORI DA, SOPRA | un controllo di 1 - 4 schiavi |
Master messo all'identificazione 1, |
| 8 | FUORI DA | Modo dello schiavo | |
| SU | Modo matrice |
Diagramma di applicazione
1. applicazione punto a punto di controllo
2. punto-multipunto l'applicazione
3. comunicazione della radio di Modbus RS485
