Modulo telecomandato DI ACCENSIONE senza fili del modulo di controllo di 2DI 2DO 915MHz Lora Wireless I O 5km

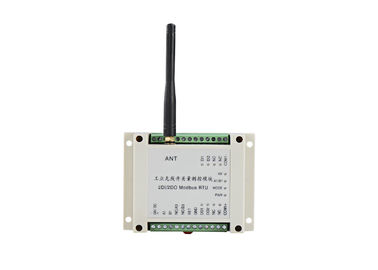

1. Introduzione generale LS-RDIO0202

LS-RDIO0202 ha 2 input 2 uscite del relè e 1 RS485 (RS485 senza fili è personalizzato). Output di forza motrice abbiamo versioni differenti:

100mW rf per la distanza di controllo di 1km LOS,

1W rf per la distanza di controllo di 3km LOS

5W rf per controllo senza fili di 8km LOS

tipo di 1W Lora per controllo senza fili di 5km LOS

4g per nessun limite di distanza

2. Campo di applicazione

Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio di livello del carro armato, il controllo del trasportatore, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, robot controlla, attrezzatura della macchina di rifornimento, di mescolanza, linea logistica, AGV ecc.

3. Parametro LS-RDIO0202

4. Come collegarsi

5. Comunicazione di Modbus RTU e calcolo di valore

Tipi di A. Register:

1) Registro della bobina:

Input: non è conveniente leggere l'ingresso/uscita 8 contemporaneamente. Per controllare corrispondentemente ogni ingresso/uscita, abbiamo definito il registro della bobina. L'indirizzo del registro è 0x0000-0x0007.

Uscita: non è conveniente controllare l'ingresso/uscita 8 contemporaneamente. Per controllare corrispondentemente ogni ingresso/uscita, abbiamo definito il registro della bobina di cui l'indirizzo è 0x0020-0x0028.

Nota: La bobina non è risorsa extra, appena un metodo per l'indirizzo di registro---indirizzando dal pezzo.

2) Registro di tenuta:

a. valore dei canali di ingresso: 0x0000

Nota: indirizzando attraverso i mezzi pungenti usiamo soltanto i primi 8 bit; bit0 a bit7 corrisponde alla I/O1 alla I/O8;

b: risposte e valore dei canali di uscita: 0x0040

Nota: indirizzando dal pezzo 0 di mezzi del pezzo corrisponde a 1/O1, pezzo 7 corrisponde a 1/O8, il valore che corrispondente pungente di 8 bit 15 scriviamo 0.

3) Lettura del metodo:

Registro della bobina: legga direttamente il registro di risposta. mezzi 1 FUORI, mezzi 0 SOPRA.

Registro di tenuta: Può leggere tutti e 8 gli input una volta. Usiamo soltanto bit0-bit7 di questo registro di 16 bit; ogni pezzo rappresenta lo stato di un input.

4) Metodi di controllo:

a. Usi la bobina--- scriva il registro corrispondente della bobina direttamente che potete controllare la sua uscita corrispondente.

b. Utilizzi il registro di tenuta--- il registro di tenuta della parte 1 di 8 uscite, in modo da voi può riuscire esclusivamente ogni pezzo per controllare l'uscita corrispondente.

B. Circa controllo del registro

6. Esempi di applicazione

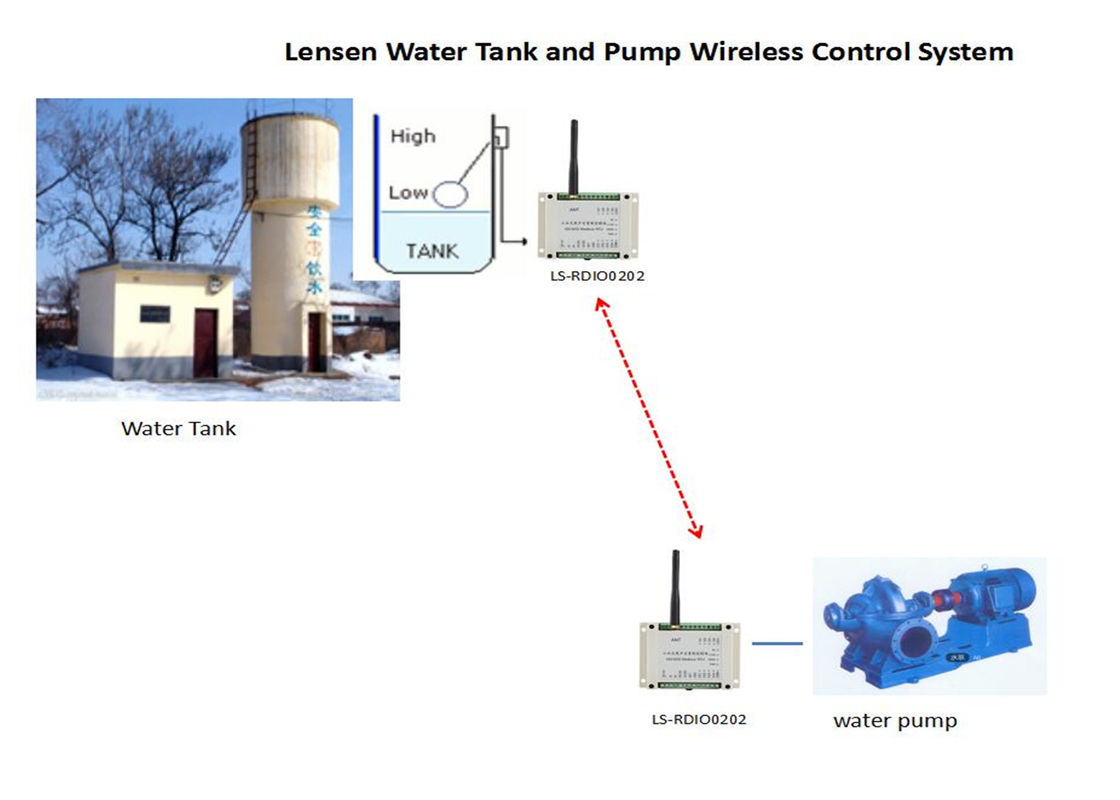

Controllo DI ACCENSIONE della pompa senza fili
