Modulo di controllo senza fili dello SpA di Modbus RTU della IMMERSIONE di frequenza ultraelevata

Comunicazione senza fili senza fili del modulo di controllo dello SpA fra 2 lo SpA Modbus RTU

Introduzione:

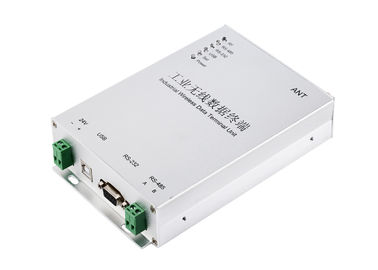

LS-R324 è un 1W DTU senza fili

La sua distanza 2km di controllo

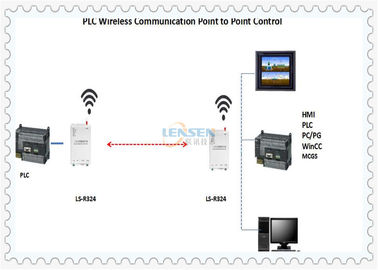

Uso per la comunicazione senza fili fra lo SpA 2

Invece il cavo RS485

Supporto Modbus RTU

Applicazione:

Campo di trattamento acque reflue/dell'acqua

Velocità del vento, piovosità, raccolta di dati di umidità ecc

Temperatura, umidità, concentrazioni di raccolta di dati di CO2 ecc

Raccolta di dati e trasmissione senza fili

Comunicazione senza fili fra lo SpA ed i sensori

Parametro:

Output di forza motrice: CC 24V

Potere di rf: 1W

Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno

Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile

Banda di frequenza: 433, 450, 470 o altri

Interfaccia: RS-232, RS-485 e USB

Modo di comunicazione: In semiduplex

Manica: 8 (difetto), 16/32 (su misura)

Ricevi corrente: <45ma>

Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Corrente di trasmissione: <500ma>

Gamma di linea di mira di rf: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Dimensione: 175*115*32mm (senza porto dell'antenna)

Pin Definition:

Supporto RS232, RS485, USB, potete utilizzare il DIP switch per programmare

Circa l'indicatore del LED

a. Quando il modulo è potere sopra, il POTERE LED è sempre SU (rosso).

b. Quando il modulo entra per fissare il modo (IMMERSIONE 8 SOPRA), METTA IL LED è sempre SU (rosso).

c. Quando il modulo sta trasmettendo,

     se usate il porto RS232, RS232 LED lampeggia regolarmente (verde).

     se usate il porto RS485, RS485 LED lampeggia regolarmente (verde).

     se usate la porta USB, USB LED lampeggia regolarmente (verde).

d. Quando il modulo sta ricevendo, la rf LED lampeggia regolarmente (blu).
