| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-R524 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | USD145/pc |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-6 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| Output di forza motrice: | 5w | Distanza: | 10km LOS |
|---|---|---|---|
| Interfaccia: | RS232, RS485, USB | Protocollo: | Modbus RTU |
| frequenza: | 433MHz | Tipo: | radio basata |
| Evidenziare: | modulo di comunicazione senza fili 5W,modulo di comunicazione senza fili di 10km LOS,Modulo senza fili dello SpA DTU |
||

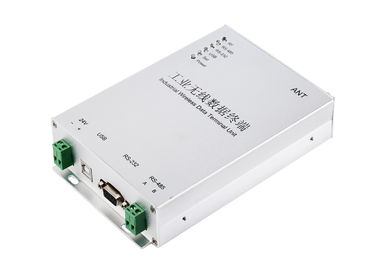

sostituzione senza fili del cavo di interfaccia del modem radio RS232 RS485 USB dello SpA 5W per Modbus RTU
Introduzione generale
LS-R524 DTU senza fili di cui la distanza di trasmissione raggiunge 10km LOS,
sostiene la comunicazione senza fili fra SpA di serie S7-200, S7-300 di Siemens, SpA di Schneider, SpA di Mitsubishi, SpA ecc. di ABB.
LS-R524 sostiene il protocollo di Modbus RTU
LS-R524 DTU può anche collegarsi con il trasduttore, HMI ed i sensori per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati senza fili dei multi-punti. La soluzione senza fili presenta il vantaggio di tiene gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessuna conoscenza di programma di bisogno. È una soluzione affidabile e competitiva.
Caratteristica tecnica
| Frequenza | 433MHz o 450MHz, 470MHz |
| Output di forza motrice | 5W |
| Supporto di protocollo | Modbus standard RTU o PPI |
| Alimentazione elettrica | la CC 9-36V usa solitamente la CC LA CC 24V o 12V |
| Interfaccia | RS-485 (difetto) o RS232 o USB |
| Manica no. | 15 canale, IMMERSIONE di uso da cambiare |
| Antenna | Antenna libera del pollone con il cavo di 1.5m (antenna del pollone dell'affare 5.5dBi) |
| Temperatura | -35℃~+75℃ (industriale) |
| Dimensione | 175×115×32 (millimetro) escludono l'antenna |
| Metodo della correzione | Vite |

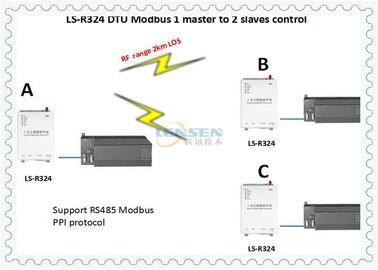

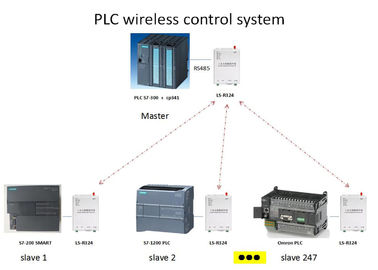

Esempi di applicazione:
Regolazione del DIP switch di LS-R524 DTU
Nota: circa la regolazione del canale
| Manica no. | Regolazione della IMMERSIONE | Manica no. | Regolazione della IMMERSIONE | Manica no. | Regolazione della IMMERSIONE | Manica no. | Regolazione della IMMERSIONE |
| 1 |
|
2 |
|
3 |
|
4 |
|
| 5 |
|
6 |
|
7 |
|
8 |
|
DIP1 SOPRA significa 1
DIP2 SOPRA significa 2
DIP3 SOPRA significa 4
DIP4 SOPRA significa 8
Per esempio, canale 15, dovete mettere le IMMERSIONI 1, 2, 3 e 4 tutti SOPRA
