| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RDIO0808 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| frequenza: | 433/868/915MHZ | output di forza motrice: | 1W |
|---|---|---|---|
| Distanza: | 203km LOS | Input: | 8 input di Digital |
| di uscita: | 8 uscite del relè | Protocollo: | Modbus RTU |
| Evidenziare: | modulo di rtu di modbus,pompa fuori da controllo |
||

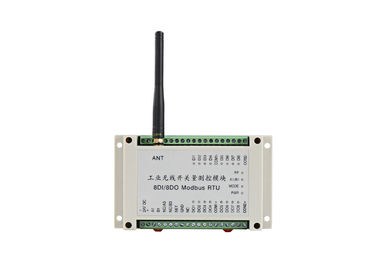

Di 8DI8DO Modbus RTU della pompa 8 recinzioni di plastica bianche senza fili senza fili degli input/uscite di controllo
1. Introduzione di generale del modulo di serie di LS-RDIO
LS-RDIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, il punto ai DI senza fili dei multi-punti, raccolta FA, di AI, di AO e controllo. Questo ricetrasmettitore presenta il vantaggio di installazione facile, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale della ferrovia, cavo di segnale dell'anello di contatto.
Questa serie abbiamo 2DI/2DO modulo, 4DI/4DO il modulo, il modulo 8DI/8DO. Output di forza motrice abbiamo 2 versioni, uno è 100mW per la distanza di controllo di 600m LOS ed altro è 1W per la distanza di controllo di 3km LOS.
2. Campo di applicazione
Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, il controllo dei robot, la macchina di rifornimento, le attrezzature di miscelazione, la linea logistica, il AGV ecc.
3. Parametro
| Parametro | |
| Output di forza motrice: | versione 1W o 100mW |
| Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
| Distanza di controllo: | 3km o (versione di 1km) |
| Di baud rate: | 1200bps |
| Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
| Rete | |
| Rete: | Punto a punto e punto-multipunto |
| Descrizione del porto | |
| Input: | 8 DI attivi (passivo su misura) |
| Uscita: | 8 uscite passive del relè, |
| Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
| Corrente | |
| Trasmetta la corrente: | <600ma> |
| Ricezione della corrente: | <50ma> |
| Generalità | |
| Frequenza: | 400, 450, 470 o altro bande di 433MHz, |
| Incanali il nessun: | 16 canali, possono cambiare tramite DIP switch |
| Proprietà fisiche | |
| Dimensione: | 145×90×40 (millimetro) |
| Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
| Temperatura: | -35℃~+75℃ (industriale) |

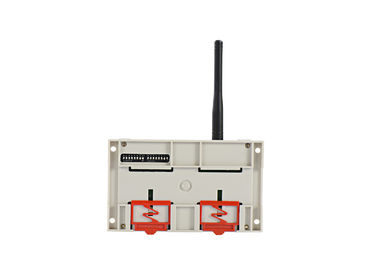

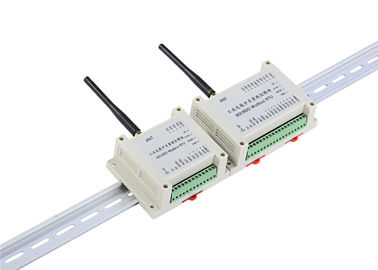

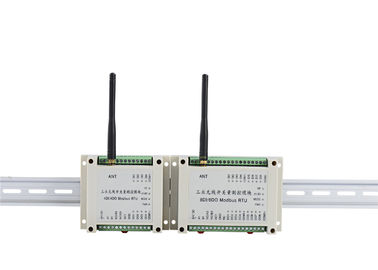

| Metodo del montaggio: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
4. Come usare ingresso/uscita senza fili
5. Esempi del diagramma di applicazione
1) controllo punto a punto
Nota:
| Modulo A | Modulo B | Corrispondenza dell'uscita e dell'input |
| A (DI1-DI8) | B (DO1-DO8) | DI1-DI8 di A per controllare DO1-DO8 della B rispettivamente |
| A (DO1-DO8) | B (DI1-DI8) | DO1-DO8 di A è controllato da DI1-DI8 della B rispettivamente |
| Note: A e la B dovrebbero utilizzare lo stesso canale | ||
2) Un padrone per controllare 2 schiavi
Nota:
| Modulo matrice | Modulo dello schiavo | Corrispondenza dell'uscita e dell'input |
| A (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 di controllo DO1-DO4 di A di B1 rispettivamente |
| A (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 di controllo DO1-DO4 di A di B2 rispettivamente |
| A (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 di A è controllato da DI1-DI4 di B1 |
| A (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 di A è controllato da DI1-DI4 di B2 |
| Note: A e la B dovrebbero utilizzare lo stesso canale | ||
3) Un padrone per controllare 4 schiavi
Nota:
| Master | Schiavo | Corrispondenza dell'uscita e dell'input |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 di controllo DO1-DO2 di A di B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 di controllo DO1-DO2 di A di B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 di controllo DO1-DO2 di A di B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 di controllo DO1-DO2 di A di B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 di A controllato da DI1-DI2 della B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 di A controllato da DI1-DI2 di B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 di A controllato da DI1-DI2 di B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 di A controllato da DI1-DI2 di B4 |
| Note: A e la B dovrebbero utilizzare lo stesso canale | ||
4) Un padrone - 8 unguenti vulnerari
Nota:
| Master | Salve | Corrispondenza di controllo e dell'input |
| A (DI1) | B1 (DO1) | DI1 di controllo DO1 di A di B1 |
| A (DI2) | B2 (DO1) | DI2 di controllo DO1 di A di B2 |
| A (DI3) | B3 (DO1) | DI3 di controllo DO1 di A di B3 |
| A (DI4) | B4 (DO1) | Controllo DO1 di DI4of A di B4 |
| A (DI5) | B5 (DO1) | DI5 di controllo DO1 di A di B5 |
| A (DI6) | B6 (DO1) | DI6 di controllo DO1 di A di B6 |
| A (DI7) | B7 (DO1) | DI7 di controllo DO1 di A di B7 |
| A (DI8) | B8 (DO1) | DI8 di controllo DO1 di A di B8 |
| A (DO1) | B1 (DI1) | DO1 di A è controllato da DI1 di B1 |
| A (DO8) | B8 (DI1) | DO8 di A è controllato da DI1 di B8 |
| Nota: il modulo A e B dovrebbe utilizzare lo stesso canale; | ||
5) per comunicare con PC/PLC
