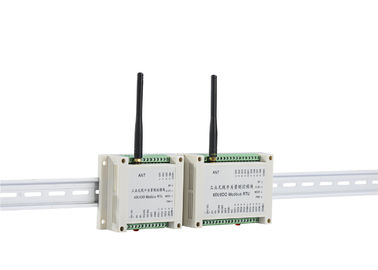

Modulo senza fili di controllo senza fili senza fili 868MHz Lora della pompa di Modbus RTU 2km dell'input di Digital
1. Introduzione di generale del modulo di serie di LS-RDIO
LS-RDIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, punto ai DI senza fili dei multi-punti, FA la raccolta e controlla. L'interno del ricetrasmettitore adotta la tecnologia che presenta il vantaggio di potere basso, lunga autonomia di Lora. I moduli senza fili dell'ingresso/uscita di Lensen sono facili da installare, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale della ferrovia, cavo di segnale dell'anello di contatto. LS-RDIO0202 ha 2 input 2 uscite del relè e 1 RS485 (RS485 senza fili è personalizzato).
2. Campo di applicazione
Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio livellato del carro armato, il controllo del trasportatore, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, il controllo dei robot, la macchina di rifornimento, l'attrezzatura di miscelazione, la linea logistica, il AGV ecc.

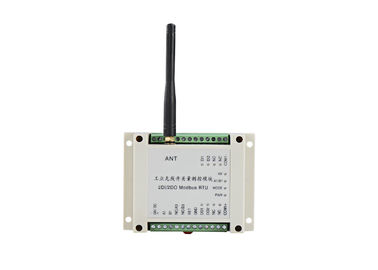

3. parametro LS-RDIO0202
| Parametro |
| Output di forza motrice: |
600mW |
| Tecnologia wireless: |
Lora |
| Alimentazione elettrica: |
9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
| Distanza di controllo: |
5km LOS |
| Di baud rate: |
2400bps |
| Ricezione della sensibilità: |
-123dBm@1200bps, -118dbm (9600bps) |
| Rete |
| Rete: |
Punto a punto e punto-multipunto |
| Protocollo: |
Protocollo di Modbus RTU |
| Descrizione del porto |
| Input: |
2 input attivi (passivo personalizza), isolati |
| Uscita: |
2 uscite passive del relè, isolate
carico massimo AC250V/5A, DC30V/5A del contatto
(le uscite attive 0-5V personalizzano)
|
| Porta di comunicazione |
RS485 (RS485 senza fili personalizzano) |
| Corrente |
| Trasmetta la corrente: |
<350ma>
|
| Ricezione della corrente: |
<20ma>
|
| Generalità |
| Frequenza: |
915MHz |
| Incanali il nessun: |
16 canali, possono cambiare tramite DIP switch |
| Proprietà fisiche |
| Dimensione: |
115×90×40 (millimetro) |
| Connettore dell'antenna: |
SMA, antenna del veicolo con il cavo di 1.5m |
| Temperatura: |
-35℃~+75℃ (industriale) |
| Metodo del montaggio: |
Ferrovia industriale a 3,5 pollici standard di cooperativa |
Caratteristiche:
Commutatori sulla pompa quando l'acqua nel carro armato sopraelevato va a basso livello.
Commutatori FUORI dalla pompa quando l'acqua nel carro armato sopraelevato raggiunge ad alto livello.
I DI, luci FANNO, di potere e di comunicazione LED.
Collegamento senza fili, nessuna necessità di commutare manualmente INSERITA/DISINSERITA la pompa.
Nient'altro traboccano l'elettricità & manodopera così di risparmio dell'acqua.
Installazione facile. Può farlo da solo.
Nessuna tassa di comunicazione.
Hardware stato necessario:
1. alimentatore in CC 24V (12V personalizzano)
2. Commutatore di galleggiante (con massimo ed a basso livello)
3. LS-RDIO0202 (con l'antenna)
4. Pompa
5. Relè semi conduttore

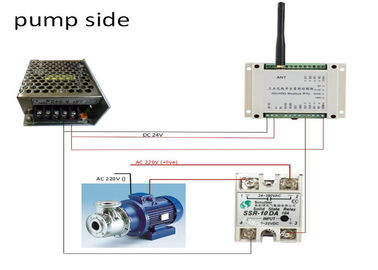

Diagramma sistema
Quando il livello dell'acqua basso, pompa SOPRA. Quando livello dell'acqua, pompa FUORI
