| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RDIO0202+LS-R324 |
| Quantità di ordine minimo: | 9pcs |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| output di forza motrice: | 1W | Controlli la distanza: | 2km LOS |
|---|---|---|---|
| Master: | 1 DTU senza fili | Schiavo: | 8 RTU senza fili |
| Protocollo: | Modbus RTU | frequenza: | 433MHZ |
| Evidenziare: | Modulo di Digital I O,pompa fuori da controllo |
||

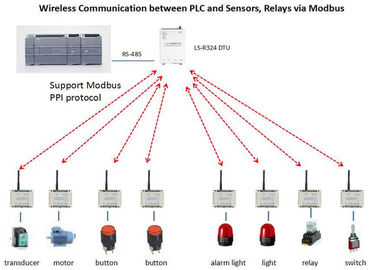

radio senza fili del modulo di 2km Modbus RTU I O FUORI dal Master di controllo uno - 8 schiavi

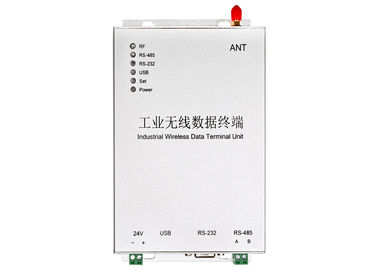

1. Introduzione generale LS-R324
LS-R324 DTU senza fili di cui la distanza di trasmissione raggiunge 3km LOS, SpA senza fili di comunicazione di sostegni fra Siemens S7-200, di serie S7-300, SpA di Schneider, protocollo di Modbus di sostegni dello SpA di Mitsubishi, dello SpA ecc. LS-R324 di ABB, compreso l'ASCII di Modbus ed il protocollo di Modbus RTU, protocollo di PPI.
LS-R324 DTU può anche collegarsi con VFD, HMI, PC per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati della radio dei multi-punti. La soluzione senza fili presenta il vantaggio di tenere gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessuna conoscenza di programma di bisogno. È una soluzione affidabile e competitiva.
2. Campo di applicazione
3. caratteristica tecnica
| Frequenza | 433MHz o 450MHz, 470MHz |
| Output di forza motrice | 1W (3000m LOS) |
| Supporto di protocollo | Protocollo standard di Modbus RTU o protocollo definito dall'utente |
| Alimentazione elettrica | di CC 9-36V di uso 24V solitamente CC CC o 12V |
| Interfaccia | RS-485 (difetto) o RS232 o USB |
| Manica no. | 15 canale, IMMERSIONE di uso da cambiare |

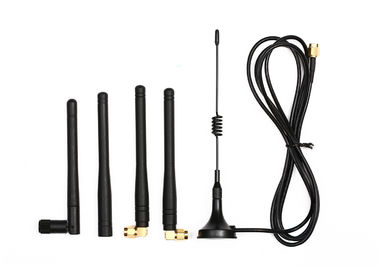

| Antenna | Antenna libera del pollone con il cavo di 1.5m (antenna del pollone dell'affare 5.5dBi) |
| Temperatura | -35℃~+75℃ (industriale) |
| Dimensione | 175×115×32 (millimetro) escludono l'antenna |
| Metodo della correzione | Vite |

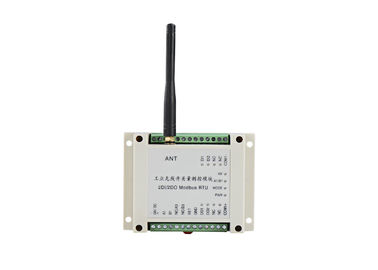

Parametro 4.LS-RDIO0202
| Parametro | |
| Output di forza motrice: | versione 1W (o 100mW) |
| Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
| Distanza di controllo: | versione di 1km o (di 3km) |
| Di baud rate: | 1200bps |
| Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
| Rete | |
| Rete: | Punto a punto e punto-multipunto |
| Protocollo: | Protocollo di Modbus RTU |
| Descrizione del porto | |
| Input: | 2 input attivi (passivo personalizza), isolati |
| Uscita: |
2 uscite passive del relè, isolate carico massimo AC250V/5A, DC30V/5A del contatto (le uscite attive 0-5V personalizzano) |
| Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
| Corrente | |
| Trasmetta la corrente: | <600ma> |
| Ricezione della corrente: | <50ma> |
| Generalità | |
| Frequenza: | 400, 450, 470 o altro bande di 433MHz, |
| Incanali il nessun: | 16 canali, possono cambiare tramite DIP switch |
| Proprietà fisiche | |
| Dimensione: | 115×90×40 (millimetro) |
| Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
| Temperatura: | -35℃~+75℃ (industriale) |
| Metodo del montaggio: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
