| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RDIO0202 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-8giorni |
| Termini di pagamento: | Western union, T/T |
| Capacità di alimentazione: | 6000pcs/month |
| Input: | 2 input di Digital | di uscita: | un'uscita di 2 relè |
|---|---|---|---|
| frequenza: | 433MHZ | Distanza: | 2KM |
| output di forza motrice: | 1W | Applicazione: | Regolatore della pompa |
| Evidenziare: | modulo di rtu di modbus,pompa fuori da controllo |
||

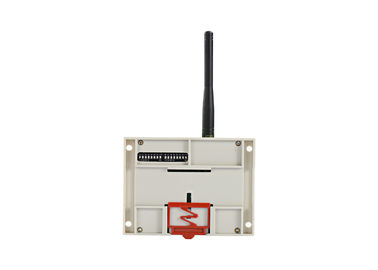

Modulo senza fili senza fili di 2DI2DO Modbus RTU Digital I O, pompa senza fili FUORI da controllo 2km
1. Introduzione di generale del modulo di serie di LS-RDIO
LS-RDIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, punto ai DI senza fili dei multi-punti, FA la raccolta e controlla. Questo ricetrasmettitore presenta il vantaggio di installazione facile, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale della ferrovia, cavo di segnale dell'anello di contatto.
LS-RDIO0202 ha 2 input 2 uscite del relè e 1 RS485 (RS485 senza fili è personalizzato). Output di forza motrice abbiamo 2 versioni, uno è 100mW per la distanza di controllo di 1km LOS ed altro è 1W per la distanza di controllo di 3km LOS
2. Campo di applicazione
Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio livellato del carro armato, il controllo del trasportatore, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, il controllo dei robot, la macchina di rifornimento, l'attrezzatura di miscelazione, la linea logistica, il AGV ecc.
3. Parametro LS-RDIO0202
| Parametro | |
| Output di forza motrice: | versione 1W (o 100mW) |
| Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
| Distanza di controllo: | versione di 1km o (di 3km) |
| Di baud rate: | 1200bps |
| Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
| Rete | |
| Rete: | Punto a punto e punto-multipunto |
| Protocollo: | Protocollo di Modbus RTU |
| Descrizione del porto | |
| Input: | 2 input attivi (passivo personalizza), isolati |
| Uscita: |
2 uscite passive del relè, isolate carico massimo AC250V/5A, DC30V/5A del contatto (le uscite attive 0-5V personalizzano) |
| Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
| Corrente | |
| Trasmetta la corrente: | <600ma> |
| Ricezione della corrente: | <50ma> |
| Generalità | |
| Frequenza: | 400, 450, 470 o altro bande di 433MHz, |
| Incanali il nessun: | 16 canali, possono cambiare tramite DIP switch |
| Proprietà fisiche | |
| Dimensione: | 115×90×40 (millimetro) |
| Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
| Temperatura: | -35℃~+75℃ (industriale) |
| Metodo del montaggio: | Ferrovia industriale a 3,5 pollici standard di cooperativa |

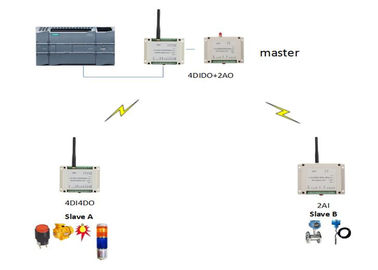

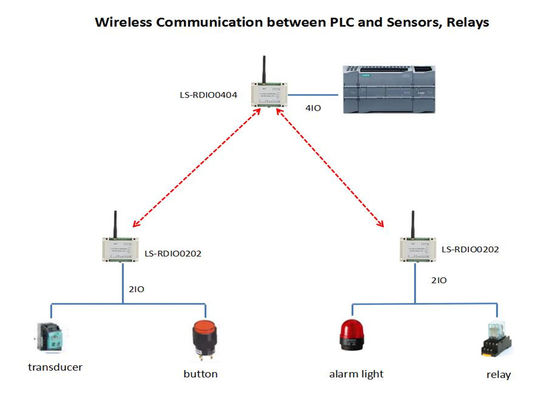

4. Come collegarsi
Applicazione
Controllo DI ACCENSIONE della pompa senza fili
Un padrone - 4 unguenti vulnerari
| Master | Schiavo | Corrispondenza dell'uscita e dell'input |
| A (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 di controllo DO1-DO2 di A di B1 |
| A (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 di controllo DO1-DO2 di A di B2 |
| A (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 di controllo DO1-DO2 di A di B3 |
| A (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 di controllo DO1-DO2 di A di B4 |
| A (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 di A controllato da DI1-DI2 della B |
| A (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 di A controllato da DI1-DI2 di B2 |
| A (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 di A controllato da DI1-DI2 di B3 |
| A (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 di A controllato da DI1-DI2 di B4 |
| Note: A e la B dovrebbero utilizzare lo stesso canale | ||
