Luogo di origine: | La Cina |
---|---|
Marca: | Lensen |
Numero di modello: | LS-RDIO0404-915 |
Quantità di ordine minimo: | 2PCS |
Prezzo: | Negotiation |
Imballaggi particolari: | Cartone standard |
Tempi di consegna: | 2-7 giorni |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 6000pcs |
output di forza motrice: | 1W | frequenza: | 915Mhz |
---|---|---|---|
Distanza: | 5KM | Input: | 4 DI |
di uscita: | 4DO | Applicazione: | Controllo di accensione |
Evidenziare: | modulo di rtu di modbus,pompa fuori da controllo |

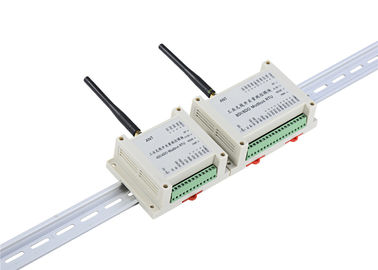

Radio FUORI DALLO SpA senza fili del modulo 4DI 4DO della radio I O del modulo di controllo 915MHz Lora
1. Introduzione di generale del modulo di serie di LS-RDIO
LS-RDIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, il punto ai DI senza fili dei multi-punti, raccolta FA, di AI, di AO e controllo. Questo ricetrasmettitore presenta il vantaggio di installazione facile, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale della ferrovia, cavo di segnale dell'anello di contatto.
LS-RDIO0404 ha 4 input 4 uscite del relè e 1 RS485 (RS485 senza fili su misura). Output di forza motrice abbiamo 2 versioni, uno è 100mW per la distanza di controllo di 1km LOS ed altro è 1W per la distanza di controllo di 3km LOS.
2. Campo di applicazione
Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio livellato del carro armato, il controllo del trasportatore, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, il controllo dei robot, la macchina di rifornimento, l'attrezzatura di miscelazione, la linea logistica, il AGV ecc.
3. Parametro di RDIO0404
Parametro | |
Output di forza motrice: | versione 1W o 100mW |
Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
Distanza di controllo: | 3km o (versione di 1km) |
Di baud rate: | difetto 2400bps |
Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
Rete | |

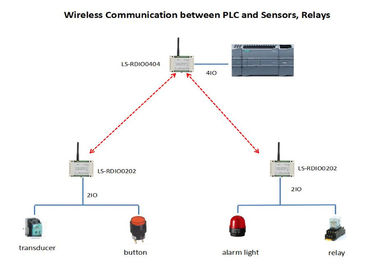

Rete: | Punto a punto e punto ai multipoints |
Descrizione del porto | |
Input: | 4 input attivi digitali (passivo personalizza) |
Uscita: |
4 uscite del relè, carico massimo AC250V/5A, DC30V/5A del contatto (le uscite attive 0-5V personalizzano) |
Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
Corrente | |
Trasmetta la corrente: | <600ma> |
Ricezione della corrente: | <50ma> |
Generalità | |
Frequenza: | 450, 470 o altro bande di 433MHz, |
Incanali il nessun: | 16 canali, possono cambiare tramite DIP switch |
Proprietà fisiche | |
Dimensione: | 115×90×40 (millimetro) |
Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
Temperatura: | 35℃~+75℃ (industriale) |
Metodo del montaggio: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
4. Comunicazione di Modbus RTU e calcolo di valore
Tipi di A. Register:
Tipi del registro | Comando colto |
Scriva il comando (Comando di controllo) |
Spenga | Funzione |
registro della bobina | 0x01 |
Input --non supporto Uscita-supporto |
Non tenere | Può leggere il valore dell'input |
Tenga il registro | 0x03 |
1) Registro della bobina:
Input: non è conveniente leggere l'ingresso/uscita 8 contemporaneamente. Per controllare corrispondentemente ogni ingresso/uscita, abbiamo definito il registro della bobina. L'indirizzo del registro è 0x0000-0x0007.
Uscita: non è conveniente controllare l'ingresso/uscita 8 contemporaneamente. Per controllare corrispondentemente ogni ingresso/uscita, abbiamo definito il registro della bobina di cui l'indirizzo è 0x0020-0x0028.
Nota: La bobina non è risorsa extra, appena un metodo per l'indirizzo di registro---indirizzando dal pezzo.
2) registro di tenuta:
a. valore dei canali di ingresso: 0x0000
Nota: indirizzando dal pezzo significa che usiamo soltanto i primi 8 bit; bit0 a bit7 corrisponde alla I/O1 alla I/O8;
b: risposte e valore dei canali di uscita: 0x0040
Nota: indirizzando attraverso i mezzi del pezzo ha morso 0 corrisponde a 1/O1, il pezzo 7 corrisponde a 1/O8, il valore che corrispondente di 8 bit 15 del pezzo scriviamo 0.
3) leggere metodo:
Registro della bobina: Direttamente legga il registro di risposta. mezzi 1 FUORI, mezzi 0 SOPRA.
Registro di tenuta: Può leggere tutto e stato di 8 i input una volta. Usiamo soltanto bit0-bit7 di questo registro di 16 bit; ogni pezzo rappresenta lo stato di un input.
4) metodi di controllo:
a. Usi la bobina--- direttamente scrive il registro che corrispondente della bobina potete controllare l'uscita corrispondente.
b. Utilizzi il registro di tenuta--- otto uscite dividono 1 registro di tenuta, in modo da potete riuscire esclusivamente ogni pezzo per controllare l'uscita di risposta.
B. Circa controllo del registro
IC |
Colto scriva |
Codice di funzione | I prodotti si applicano | |||
Manica | Tipo di IC | IDENTIFICAZIONE DELLO SPA | Identificazione di Modbus | |||
DI1 | Registro della bobina. | 1 | 0 | colto | 01 |
RDIO0202 RDIO0404 RDIO0808 |
Registro della tenuta. | 40001,0 | 0,0 | colto | 03 | ||
DI2 | Registro della bobina. | 2 | 1 | colto | 01 | |
Registro della tenuta. | 40001,1 | 0,1 | colto | 03 | ||
DI3 | Registro della bobina. | 3 | 2 | colto | 01 |
RDIO0404 RDIO0808 |
Registro della tenuta. | 40001,2 | 0,2 | colto | 03 | ||
DI4 | Registro della bobina. | 4 | 3 | colto | 01 | |
Registro della tenuta. | 40001,3 | 0,3 | colto | 03 | ||
DI5 | Registro della bobina. | 5 | 4 | colto | 01 | RDIO0808 |
Registro della tenuta. | 40001,4 | 0,4 | colto | 03 | ||
DI6 | Registro della bobina. | 6 | 5 | colto | 01 | |
Registro della tenuta. | 40001,5 | 0,5 | colto | 03 | ||
DI7 | Registro della bobina. | 7 | 6 | colto | 01 | |
Registro della tenuta. | 40001,6 | 0,6 | colto | 03 | ||
DI8 | Registro della bobina. | 8 | 7 | colto | 01 | |
Registro della tenuta. | 40001,7 | 0,7 | colto | 03 | ||
DO1 | Registro della bobina. | 33 | 32 |
Colto scriva |
01/05 |
RDIO0202 RDIO0404 RDIO0808 |
Registro della tenuta. | 40065,0 | 64,0 |
Colto scriva |
03/06 | ||
DO2 | Arrotoli il registro. | 34 | 33 |
Legga scriva |
01/05 | |
Registro della tenuta. | 40065,1 | 64,1 |
Colto scriva |
03/06 | ||
DO3 | Arrotoli il registro. | 35 | 34 |
Legga scriva |
01/05 |
RDIO0404 RDIO0808 |
Registro della tenuta. | 40065,2 | 64,2 |
Colto scriva |
03/06 | ||
DO4 | Arrotoli il registro. | 36 | 35 |
Legga scriva |
01/05 | |
Registro della tenuta. | 40065,3 | 64,3 |
Colto scriva |
03/06 | ||
DO5 | Arrotoli il registro. | 37 | 36 |
Legga scriva |
01/05 | RDIO0808 |
Registro della tenuta. | 40065,4 | 64,4 |
Colto scriva |
03/06 | ||
DO6 | Arrotoli il registro. | 38 | 37 |
Legga scriva |
01/05 | |
Registro della tenuta. | 40065,5 | 64,5 |
Colto scriva |
03/06 | ||
DO7 | Arrotoli il registro. | 39 | 38 |
Legga scriva |
01/05 | |
Registro della tenuta. | 40065,6 | 64,6 |
Colto scriva |
03/06 | ||
DO8 | Arrotoli il registro. | 40 | 39 |
Legga scriva |
01/05 | |
Registro della tenuta. | 40065,7 | 64,7 |
Colto scriva |
03/06 |
