| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RDIO0404 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-8giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| Input: | 4 input di Digital | Uscite: | 4 uscite del relè |
|---|---|---|---|
| output di forza motrice: | 1W | frequenza: | 433MHZ |
| Distanza: | 2KM | Applicazione: | Controllo senza fili DI ACCENSIONE |
| Evidenziare: | modulo di rtu di modbus,pompa fuori da controllo |
||

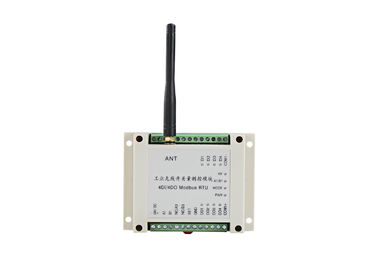

4 dei canali di Modbus RTU 4DI4DO I O livelli senza fili della pompa/valvola/carro armato del modulo della radio
1. Introduzione di generale del modulo di serie di LS-RDIO
LS-RDIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, il punto ai DI senza fili dei multi-punti, raccolta FA, di AI, di AO e controllo. Questo ricetrasmettitore presenta il vantaggio di installazione facile, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale della ferrovia, cavo di segnale dell'anello di contatto.
LS-RDIO0404 ha 4 input 4 uscite del relè e 1 RS485 (RS485 senza fili su misura). Output di forza motrice abbiamo 2 versioni, uno è 100mW per la distanza di controllo di 1km LOS ed altro è 1W per la distanza di controllo di 3km LOS.
2. Campo di applicazione
Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio livellato del carro armato, il controllo del trasportatore, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, il controllo dei robot, la macchina di rifornimento, l'attrezzatura di miscelazione, la linea logistica, il AGV ecc.
3. parametro di RDIO0404
| Parametro | |
| Output di forza motrice: | versione 1W o 100mW |
| Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
| Distanza di controllo: | 3km o (versione di 1km) |
| Di baud rate: | difetto 2400bps |
| Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
| Rete | |
| Rete: | Punto a punto e punto ai multipoints |
| Descrizione del porto | |
| Input: | 4 input attivi digitali (passivo personalizza) |
| Uscita: |
4 uscite del relè, carico massimo AC250V/5A, DC30V/5A del contatto (le uscite attive 0-5V personalizzano) |
| Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
| Corrente | |
| Trasmetta la corrente: | <600ma> |
| Ricezione della corrente: | <50ma> |
| Generalità | |
| Frequenza: | 450, 470 o altro bande di 433MHz, |

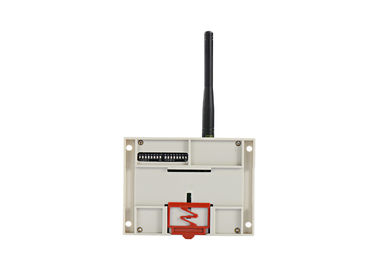

| Incanali il nessun: | 16 canali, possono cambiare tramite DIP switch |
| Proprietà fisiche | |
| Dimensione: | 115×90×40 (millimetro) |
| Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
| Temperatura: | 35℃~+75℃ (industriale) |

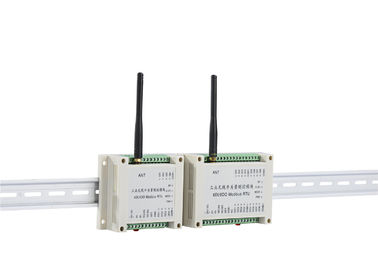

| Metodo del montaggio: | Ferrovia industriale a 3,5 pollici standard di cooperativa |

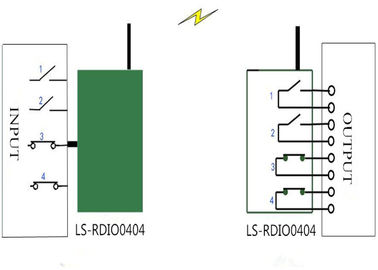

4. Come usare

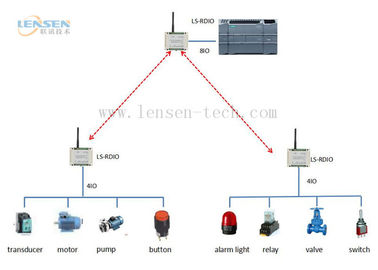

5. Esempio di applicazione
Nota:
| Master | Salve | Corrispondenza di controllo e dell'input |
| A (DI1) | B1 (DO1) | DI1 di controllo DO1 di A di B1 |
| A (DI2) | B2 (DO1) | DI2 di controllo DO1 di A di B1 |
| A (DI3) | B3 (DO1) | DI3 di controllo DO1 di A di B1 |
| A (DI4) | B4 (DO1) | Controllo DO1 di DI4of A di B1 |
| A (DI5) | B5 (DO1) | DI5 di controllo DO1 di A di B1 |
| A (DI6) | B6 (DO1) | DI6 di controllo DO1 di A di B1 |
| A (DI7) | B7 (DO1) | DI7 di controllo DO1 di A di B1 |
| A (DI8) | B8 (DO1) | DI8 di controllo DO1 di A di B1 |
| A (DO1) | B1 (DI1) | DO1 di A è controllato da DI1 di B1 |
| A (DO8) | B8 (DI1) | DO8 di A è controllato da DI1 di B8 |
| Nota: il modulo A e B dovrebbe utilizzare lo stesso canale; | ||
